箱形柱加工制作（方箱柱）
箱形柱是由四塊鋼板焊接而成，制作工藝與焊接H型鋼大體相同。箱形柱是由四塊鋼板焊接而成，制作工藝與焊接H型鋼大體相同，其工藝過程見流程圖。

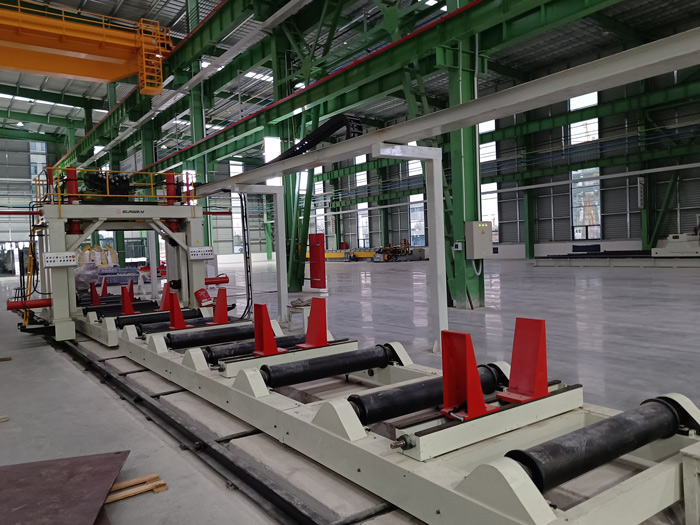

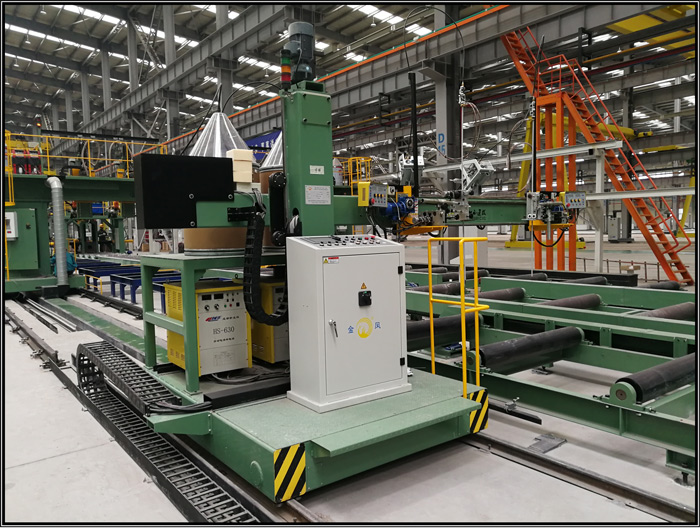

箱形柱下料采用數控火焰切割機進行柱板切割，開坡口方法為碳弧氣刨切割K型坡口，下料完成后進行調直校正，為保證柱身板拼裝準確，需制備組裝胎膜，組裝順序為：首先以上蓋板為基準，然后放出橫隔板與側腹板的裝配線，進行U型組立，最后組裝下蓋組裝完成后進行焊接，柱身主體焊接采用埋弧自動焊，加勁板焊接采用電焊機手工焊接，最后一面隔板焊接電渣壓力焊接的方法進行，焊接設置引弧板。箱形柱焊接完成后進行調直矯正，后用端頭銑床進行端頭切割。箱形柱涂裝嚴格按標準除銹、刷油，箱形柱制作完成后由專職質檢人員進行檢驗、編號。箱型柱制作組裝是關鍵，其組裝工藝方法如下：
1．首先以上蓋板作為組裝基準，在其組裝面上按施工圖要求分別放出隔板及側腹板裝配線，并用樣沖標志。
2．先組裝上蓋板與隔板，組裝在胎模上進行，裝配好后，須施焊完畢方可進行下道工序。
3．腹板裝配前須檢查腹板的平直度，裝配時采用一個方向裝配，先定位中部加勁板，后定位腹板。
4．箱體結構整體組裝在U型結構全部完成后進行，先將U型結構腹板邊緣矯正好，使其不平度〈L/1000 ，然后在下蓋板上放出腹板裝配定位線，翻轉與U型結構組裝，采用一個方向裝配，定位點焊采用對稱施焊法。
5．隔板最后一面焊接采用電渣壓力焊接，采用專用設備電渣壓力焊焊接。
備注：可按圖紙要求加工并能滿足拋丸除銹、打孔、加筋板（連接板）、噴漆等工序；
